Excel 仪表盘图表的作法图解详细教程 Office 2003 2010 Excel精选教程

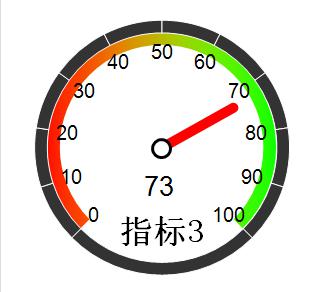

在商业演示文件中,我们经常需要用到这种仪表盘式图表来反映预算完成率、收入增长率等指标,简单直观,生动新颖,有决策分析的商务感。

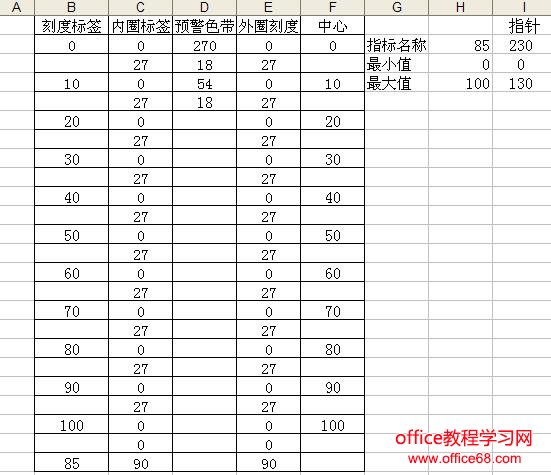

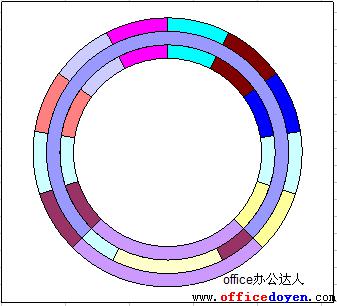

第一步：使用C~E列的数据生成一个环形图，设置第一扇区起始角度位225度，也就是指标为0时指针的位置。设置内径大小为70%左右。

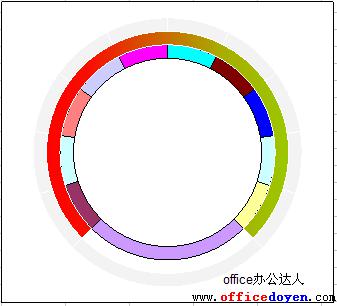

第二步：对图表进行一些格式化。外圈序列用来模拟表盘的外框，使用白色框线，淡色填充。或黑色填充，随自己定义。中圈序列用来模仿表盘的预警色带，270度那个大数据点使用红-绿渐变填充，其他数据点无框线、无填充色，隐藏。

第三步：内圈序列用来辅助显示刻度标签，先使用xy chartlabeler工具（需安装，工具栏中，选择add label，第二行中选择B列)设置其数据标签显示为B列的数据，注意这时数据标签刚好与外圈刻度线对齐。

第四步：然后设置内圈无框线、无填充色，隐藏。这时一个空的仪表盘已经出现。

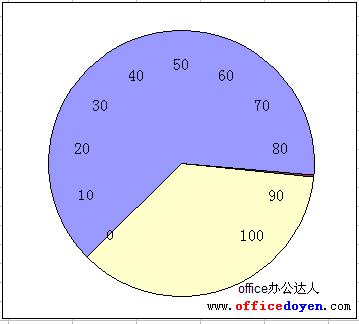

第五步：我们将用J列的数据加入图表来制作一个饼图，以模拟仪表盘的指针。操作方法：源数据-添加序列，这时该序列是一个环形图，将其图表类型修改为饼图，设置饼图的第一扇区起始角度也为225度。

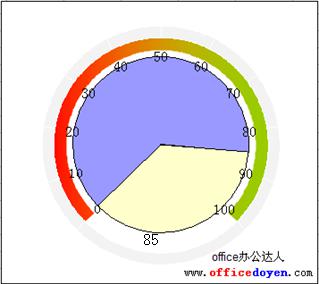

       第六步：调整饼图的大小。这时饼图盖住了之前的圆环图，不要紧，我们将要调整它的大小并设置其为透明。饼图的大小将决定指针的长短。

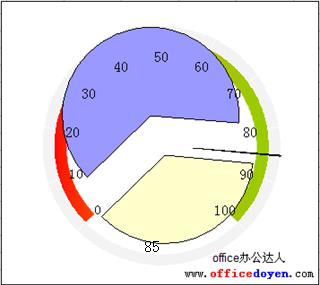

       1）先选中整个饼图序列，按住鼠标往外拉，使饼图呈分离状，至合适大小。
       2）再逐一选择单个扇区，按住鼠标往里拉，使饼图回复到聚拢状态。对于为0的那个扇区，为方便选中操作，可临时性将I3的数据修改为20，待操作完成后再修改回去。

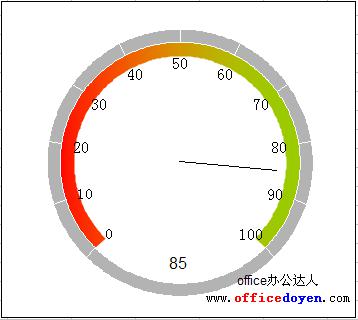

       完成后若半径长度不符合要求，可以反复重来直至饼图半径长度合适。若是Excel2007/2010，应可在其格式对话框中直接设置分离的百分比为20%。
